UMS talajnedvesség mintavevő rendszer

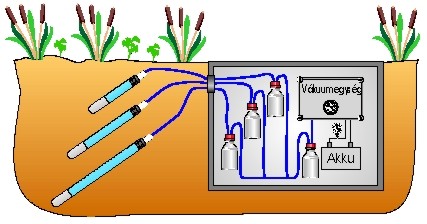

A talajmintavevő rendszer egyes elemei:

1.) talajnedvesség mintavevő szonda

          1.1.) porózus kerámia fej

          1.2.) szondaszár

          1.3.) tömlő (szövetbetétes védőtömlőbe behúzott szívótömlő a szondától a vákumegységig)

2.) mintavevő üvegek, és mintaüveg tároló doboz

3.) vákuumegység (vákuumszivattyú + szabályozás/vezérlés + manométer stb.)

4.) opcionálisan: tenziométer





A rendszer egyes elemeinek számos típusa, és azon belül is számos opcionális lehetőség van. Az árban legnagyobb eltéréseket a választandó vákuumegység típusa jelenti.



Az UMS a vákuum előállítása szempontjából alapvetően három különböző rendszert kínál:



1.)    a legegyszerűbb és egyben legolcsóbb módszer esetén kézi vákuumszivattyúval vagy kis hordkofferes akkumulátoros vákkumszivattyú egység segítségével 500 hPa vákuumot állítunk elő. Ha a talajnedvesség tenziója 500 hPa alatti, a talajnedvesség a mintavevő üvegcsékbe áramlik, és ott összegyűlik mindaddig, míg a beáll az egyensúlyi állapot. Mintavételkor, azaz az üvegcsék ürítését követően ismét vákuumot állítunk elő. Ezt a módszert a talajnedvesség kvalitatív meghatározásához használják.



-   kézi vákuumszivattyú:                                                                          VPH-1

-   egyszerű kivitelű elektromos vákuumszivattyúk:                            VP-1, VP-2

-   hordkoferes akumulátoros, manométeres vákuumegységek:   VK-lite, VK-3



VPH1 kézi vákuumszivattyú

VK-3

VK-lite



2.)    konstans vákuum módszer a beszivárgás vizsgálatára, és talajnedvesség mintavételhez a talaj pórusméret függvényében (adott határok között tetszőlegesen megválasztható/bállítható konstans vákuum alkalmazásával)



a.)    0-60 hPa: szabad vagy gyengén kötött víz mintavételére főleg durva- vagy makropórusú homok esetén.

b.)    100-300 hPa: az a.) pontban felsoroltakhoz, valamint kötött pórusvíz mintavételére kőzetliszt és iszap esetén

c.)    300-700 hPa: az a.) és b.) pontokban felsoroltakhoz, valamint agyagok gyengén kötött pórusvizének mintavételéhez



Konstans vákumot előállító telepített vákkumegységek:

-   VS-3

-   VS-twin - két külön vezérelhető vákuumkörrel,

-   VS-trio - három külön vezérelhető vákuumkörrel



3.)    tenzió függvényében szabályzott vákuum alkalmazásával: Egy vagy több tenziométer segítségével a műszer méri a talajoldat tenzióját, és ennek függvényében, ennek ingadozásait-változásait követve folyamatosan és teljesen automatikusan, egy adott, tetszőlegesen megválasztható mértékű alulnyomás értéket tart fenn.



Tenzió függvényében szabályzott telepített vákuumegységek:    SCS7, SCS8

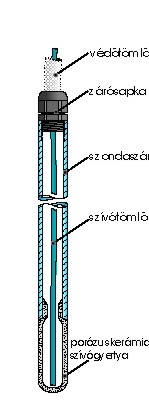

Talajoldat mintavevő szondák (szívógyertya+szondaszár+szívó és védőtömlő):



SKL100:

Műszaki adatok

-   K100 porózus kerámia szívógyertya, 1 um pórusmérettel

-   szondaszár külső átmérője 20 mm

-   PE szívótömlő, 1,6 mm belső átmérő

-   szövetbetétes PVC védőtömlő, klüső átmérő 11 mm / belső átmérő 5 mm

-   kvarcliszt, vízlepergető gallér, kondícionálási útmutató



Standard kivitel

-   szondaszárhossz 30 cm (SKL100-30/5)

-   tömlőhossz 5 m (SKL100-30/5)



Természetesen a standard kialakítástól eltérő szondaszár- és tömlőhosszal is rendelhető, de nem szabad figyelmen kívül hagyni, hogy 5 m tömlőhossz felett jelentős áramlási ellenállás léphet fel, elsősorban a légbuborékok kapilláris tapadásának köszönhetően. Kedvezőtlen esetben egy 20 m-es tömlő nyomásvesztesége elérheti az 500 hPa-t is, ezért a tömlő hosszát mindig a lehetőp legrövidebbre válasszuk!



SKP100

A szívótömlő hermetikusan csatlakozik a porózus kerámia szívógyertya foglalatához, így ennél a szondatípusnál nem gyűlik össze víz a szondaszárban

SKPE25

A talajnedvességet közvetlenül a szondaszárba gyűjti, így nincs tömlő és mintaüveg. A talajoldat az eredeti talajhőmérsékleten tárolódik.

SPE20

nylon/polietilén szívógyertya; a szívótömlő hermetikusan csatlakozik a porózus kerámia szívógyertya foglalatához, így ennél a szondatípusnál nem gyűlik össze víz a szondaszárban

SG25

Üvegszinter szívógyertya, akrilüveg szondaszárral

SMS1

2,3 mm átmérőjű miniatűr szívógyertya



Mintavételi üvegek:

-   implozió elleni műanyag védőbevonat a mintaüvegen

-   műanyag kupak tömlőcsatlakozásokkal

-   szilkontömítés

-   SF500 (500 ml), SF1000 (1000 ml), SF2000 (2000 ml)



Mintaüveg tartó műanyag doboz:

400 x 300 x 280 mm [Sz x H x M] méretű PVC dobz 6 db mintaüveg számára, SF-BOX
